Modelo: Série CJV150 / CFL-605RT
Set de tinta: SS21 [C,M,Y,K,Lc,Or,W,W]
1. Preparação do arquivo
Crie o arquivo de impressão e recorte [EPS] no Illustrator e no Software de recorte [FineCut].
1.1. Abra o arquivo de impressão no Illustrator
![Illustrator](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/2e7389088ad0dc56213dcd5c8ebcb9d4.png)
Tamanho e cores podem ser alterados.
1.2. Crie a linha de corte através do botão [Criação de bordas] no FineCut.
*A imagem mostra a tela de configuração do FineCut8.
Mesmo sem o FineCut, é possível criar a linha de corte, através da ferramenta de contorno. (Largura: 0,001mm e Cor: preta)
Além disso, é possível criar uma linha de corte mesmo em arquivos em JPG e TIFF.
![FineCut8: Criação de bordas](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/e816983558bb9046cfb40286bce7d4ec.png)
1.3. Da mesma forma, crie marcas de registro através do FineCut.
O que são marcas de registro? Definem o layout de impressão e sua posição de corte.
![FineCut8: Criação de marcas de registro](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/ba1f633b6043c776fd2dad76d96bf58f.png)
1.4. Salve o arquivo em EPS.
![Verifique se o arquivo foi salvo em EPS.](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/c7c3a3ab60ebe3c8f5d4be314ca682d5.png)
2. Impressão
Software RIP, Mimaki Raster Link para criar as layers (camadas).
*A imagem mostra a tela de configuração do RasterLink6.
2.1. Inicie o Raster Link, e selecione o documento em [Arquivo] em [Abrir].
![Raster Link 6: Abrir arquivo](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/051a39e8333e7040cc0c51b5d1805b46.png)
2.2. Utilize a função [Layer] para criar a camada de branco.
[Cores especiais]
Tinta: Branco
Branco: 100%
[Criar Área]
Pixel válido
-> Criar
![Raster link 6: Layer](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/b86fd80603064528b819b52ac1584260.png)
2.3. Utilize [Duplication] para criar camadas de cor
![Raster Link 6: Duplication](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/36ddebe492df005b504d8d2faade69a7.png)
2.4. [Composição] de camadas de impressão em ordem de Cor -> Branco -> Cor
![Raster Link 6: Composição](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/f57ec8ff1639eece5fd6dfbfbcbaffa5.png)
![3 camadas de impressão](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/c79f2ca92b23c9dc5d1c8c8bd8894462.jpg)
Para que a aplicação da imagem no vidro seja frente e verso, é necessário imprimir uma camada de branco entre as camadas de cor, sendo cor + branco + cor, possibilitando cores mais vivas.
É possível também, a impressão sem a camada de branco, porem, a imagem perde densidade.
Configure as condições de impressão
2.5. Configure as condições de impressão e posição
Não é necessário configurações especiais.
* A produtividade da impressão de 3 camadas (cor + branco + cor) pode variar, dependendo da resolução e número de passadas.
![Raster Link 6: Editar dados (Botão [Impressão Geral])](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/bc43a8aaa44b823aff7f100dcd6af714.png)
2.6. Impressão
Aguarde a secagem do material. A impressão precisa estar totalmente seca, para que não seja danificada.
*É recomendado para aplicação externa, laminação após a impressão.
![Raster Link 6: Iniciar](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/d2eba83a254261675dcfdb61a0c00608.jpg)
3. Recorte
Realize o recorte do adesivo através da [CFL-605RT], plotter de recorte flatbed.
Equipamentos disponíveis para recorte [Série CG-FXII Plus], [Série CG-AR], [Série CJV150], [Série CJV330], [Série UCJV300]. A série CJV não está disponível apenas para recorte.
Realize o recorte na CFL-605RT
3.1. Posicione a mídia na CFL-605RT
Posicione a mídia com o vaccum ligado, para evitar que o material se movimente.
![Posicione a mídia na CFL-605RT](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/1b50700b170cf61816980162f93d3fc9.png)
3.2. Através do sensor, faça a leitura da marca de registro.
![Para que a leitura seja efetuada corretamente, posicione a luz vermelha do sensor dentro da marca de registro.](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/2ea2634ef01e04994e8f95c68e30319c.jpg)
3.3. Assim que a leitura for realizada, selecione [remote] no painel.
![Assim que a leitura for realizada, selecione [remote] no painel.](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/4a714cb4ce797fe5391786d0551739a8.png)
Configuração completa, comece a recortar!
3.4. Para conectar a CFL-605RT no computador, utilize um cabo USB.
![Illustrator](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/00a300d262db64196bacdf26eeb2182e.png)
3.5. Deixe apenas a linha de corte e a marca de registro em exibição, os dados de ilustração não devem ser exibidos na configuração da camada.
![Quando o ícone de olho não estiver aparecendo, isso significa que a camada selecionada não está sendo exibida.](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/4db1cf3af0762b29a3aa03c254c9d457.png)
3.6. Selecione todas as linhas de corte e marcas de registro, e abra [cortar] no FineCut.
![FineCut8: Configuração das Condições de Saída](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/8e08cdcd592b0e6a555285e1b42a23da.png)
* Configure o arquivo na mesma posição que estiver na plotter de recorte.
3.7. Selecione [Detectar Marca] e clique abaixo em [Cortar]
![FineCut8: Detectar marca](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/4ecd18e67a21dbd89de152a3d7fee64c.png)
3.8. Clique no botão [Cortar] e comece a recortar!
![FineCut8: Plot](https://d3j3imors9xf8g.cloudfront.net/archives/120/201810/ad02585b6429e9655b14ff535cbffe21.png)
3.9. Recorte finalizado.
![Recorte finalizado.](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/fb38f9945f8362caadb5681bb39835c4.png)
4. Aplicação (Faça a aplicação no vidro)
Siga o passo a passo abaixo
![Preparação](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/86916a8a518964369c11ab63fe9af4c1.png)
4.1. Limpe a superfície a ser aplicada com álcool e o borrifador.
* A superfície do vidro precisa estar totalmente sem marcas, para facilitar a aplicação.
Cubra o chão com as tolhas.
![Limpe bem a superfície.](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/231f712e70369dc80ea6c1cdfc940182.png)
4.2. Depile o material e umedeça a superfície do adesivo.
* Umedeça também a superfície do vidro
![Aplique o borrifador com a solução.](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/bf6263a42a4d15b88b44fd952f0ddb6e.png)
4.3. Realize a aplicação
É possível alterar a posição do material aplicado, desde que, a superfície esteja umedecida.
![Realize a aplicação](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/597fb8bc5f401fdd045f6e84c265c8e7.png)
4.4. Remova a água e bolhas de ar do material, utilizando a espátula.
![](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/e93b9e86b3b8705bd5c8c4e1bb1b2761.png)
Remova a água e bolhas de ar de ambos os lados.
4.5. Finalize a aplicação e pronto!
A imagem é visível em ambos os lados devido as 3 camadas de impressão.
![Imagem vista de frente / Verso da imagem](https://d3j3imors9xf8g.cloudfront.net/archives/120/201706/54c377593360b672445172a38b87d4df.jpg)

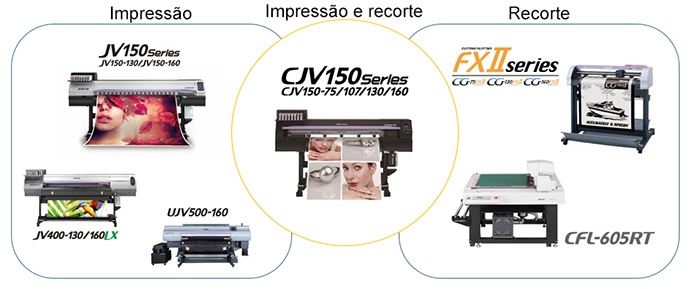

Equipamentos disponíveis
![Equipamentos disponíveis](https://d3j3imors9xf8g.cloudfront.net/archives/120/202209/c46dec139747b85b1ff30d8ecc3a48c0a8e0b7c83c3f4f6e8f29f6c917330857.jpg)
